CRIMP 防水熱縮中接管
  • 應用
    CRIMP 是由聚烯烴經塗膠生産而成的熱收縮中接管， 用於保護連接，防水，防腐蝕。 可以在粗糙的環境中加強固定和防震動，具有很好的絕緣保護電子連接器的功能。與常規的連接器相比，具有耐久性，易於安裝，安裝成本低的優勢。
    CRIMP protects splices from water and corrosion. Providing strain relief and against vibration in rugged environments, which excellently insulates and protects electronic connections. It offer long-term performance, easy installation, and a low installed cost, which is more reliable than conventional crimp terminals.

  • 特性
    收縮率:3:1
    Polyamide熱融膠提供優異的防水性能
    材料優異的延伸性能,抗機械損害
    透明度佳提供更好的抗拉力
    高彈性體,管材不易變形
    Shrinkable Ratio:3:1
    Polyamide hot-melt adhesive provides excellent waterproof property
    Excellent stretch and mechanical damage resistance
    Ideally translucent provides tensile strength
    High elasticity keeps steady performance
  • 操作溫度範圍
    工作溫度：-55℃ ~ 125℃
    開始收縮溫度 ：80℃
    完全收縮溫度：130℃
    Operating temperature : -55℃ ~ 125℃
    Minimum Shrink Temp. 80℃
    Fully recovery temperature ：130℃
  • 認證 / 規範

     UL486C File no. E359300


  • 顏色
    標準顏色：紅、藍、黃
    Standard color ：Red、Blue、Yellow

Heat shrinkable butt splice connectors  (熱收縮中接管)

Part Number.

產品型號

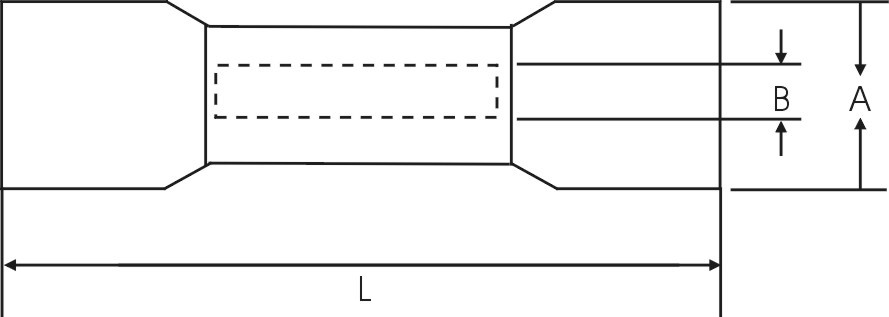

Nominal Size 尺寸 (mm)

Wire Range電線

Standard Color

標準顏色

A

B

L

A.W.G. (mm2)

GBS-1

4.7

1.7

35

22-18 (0.5-1.0)

Red 紅

GBS-2

5.7

2.4

36

16-14 (1.5-2.5)

Blue 藍

GBS-5

6.7

3.6

42

12-10 (4.0-6.0)

Yellow 黃

Heat shrinkable ring terminals ( 圓型熱收縮端子)

Part Number

產品編號

Stud Size

(螺絲孔)

Wire Range電線

Standard Color

標準顏色

A.W.G. (mm2)

RHS1-4

# 6 ( 4.3mm)

22-18 (0.5-1.0)

Red 紅

RHS2-4

# 6 ( 4.3mm)

16-14 (1.5-2.5)

Blue 藍

RHS5-5

# 6 ( 5.3mm)

12-10 (4.0-6.0)

Yellow 黃

Heat shrinkable spade terminals ( 叉型熱收縮端子)

Part Number

產品編號

Stud Size

(螺絲孔)

Wire Range電線

Standard Color

標準顏色

A.W.G. (mm2)

SHS1-4

# 8 ( 4.3mm)

22-18 (0.5-1.0)

Red 紅

SHS2-4

# 8 ( 4.3mm)

16-14 (1.5-2.5)

Blue 藍

SHS5-4

# 8 ( 4.3mm)

12-10 (4.0-6.0)

Yellow 黃

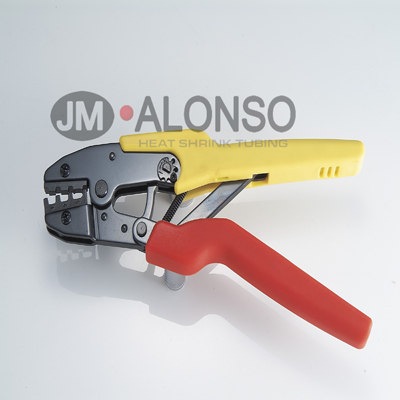

Crimping tool：CT2005

推薦壓著手工具：型號 CT2005
